EDAN iM20 — транспортен пациентен монитор IP44 1.5kg

Name: Транспортен пациентен монитор EDAN iM20
Brand: Edan
SKU: 12725001

Описание
Техническа спецификация

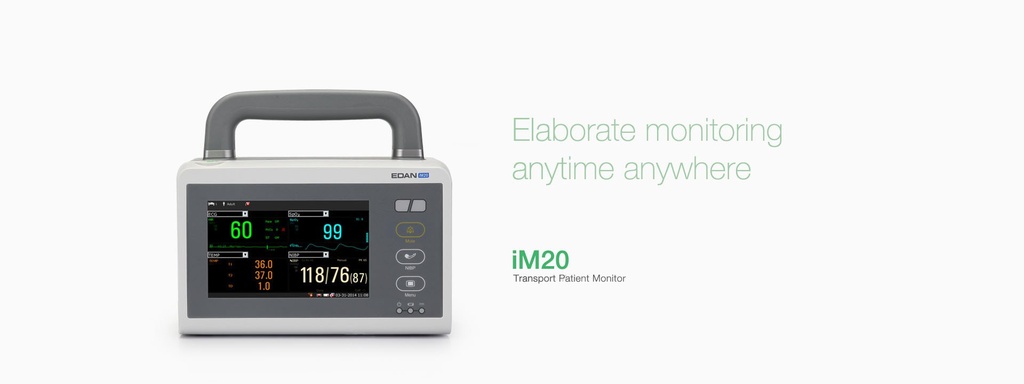

EDAN iM20 — компактен транспортен пациентен монитор

EDAN iM20 е портативен пациентен монитор, проектиран за вътреболничен и извънболничен транспорт на критични пациенти. Тегло под 1.5 kg с интегрирана дръжка, IP44 защита от пръски и прах, и устойчивост на удар при изпускане от 1.2 m — готов за условията в линейка или транспортна носилка.

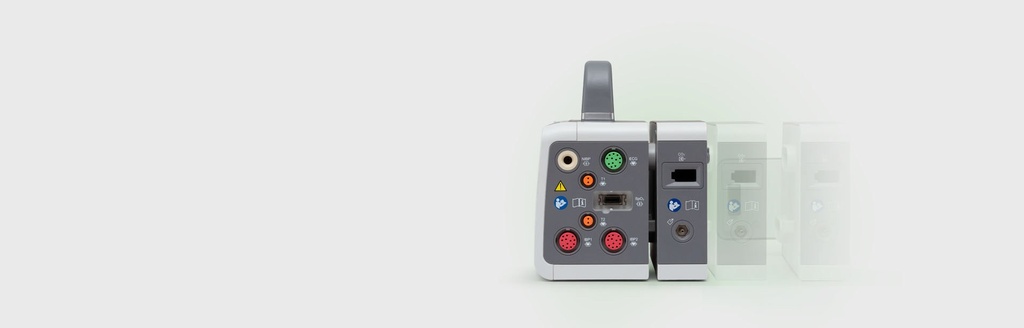

iM20 работи и като multi-parameter модул на EDAN elite V серията — позволява безшевно прехвърляне между transport монитор и стационарен elite V монитор без прекъсване на мониторирането. Опционалният EFM (Extended Function Module) добавя непрекъснат CO₂ мониторинг по време на цялата транспортна верига.

Ключови предимства

Тегло под 1.5 kg с дръжка и батерия — лесно носене и монтаж
5" TFT touch screen с резолюция 800×480, до 13 криви (при 12-lead ЕКГ)
Батерия 5.5 часа (2400 mAh Li-ion); пълно зареждане за 2.5 ч
IP44 защита — от пръскане на вода и обекти ≥ 1.0 mm
EN 1789 съответствие — стандарт за пътни линейки
Wi-Fi (802.11 a/b/g/n) — свързаност с MFM-CMS централна станция
Dual режим — самостоятелен транспортен монитор + модул за elite V серията
EFM модул (опционално) — Sidestream CO₂ без прекъсване по време на трансфер

Пълен мониторинг от спешния случай до интензивното отделение

iM20 осигурява безшевно мониторинг решение както в, така и извън болницата. Свързва спешната грижа с критичните отделения, без прекъсване в мониторинга при трансфер между нивата на грижа.

Параметри за мониториране

ЕКГ — 3/5/6/12-lead; AHA или IEC именуване; 33+ типа анализ на аритмии
NIBP — EDAN или SunTech модул; възрастен / педиатричен / неонатален режим
SpO₂ — EDAN или Nellcor модул; едновременно с NIBP
Температура — 2 канала; YSI-10K и YSI-2.252K сензори
IBP — 2 канала; Art/PA/CVP/RAP/LAP/ICP/P1/P2
RESP — Импедансен метод между RA-LL, RA-LA
EtCO₂ — Respironics Sidestream модул (в EFM, опционално)
C.O. — Thermodilution техника (опционално)

Гъвкав монтаж

Carry bag — за пренасяне
Carry belt — за ръчно носене
Pole mount — за стойка
Universal mounting plate — за стационарна интеграция

EDAN iM20 се доставя от Инфинита с професионален монтаж, обучение на персонала и пълно гаранционно обслужване.

Физически характеристики

iM20 размери	185 × 116 × 85.3 mm (Ш × В × Д)
iM20 тегло	< 1.5 kg (с батерия, без аксесоари)
EFM модул размери	207 × 116 × 93.4 mm
EFM модул тегло	< 0.58 kg (с sidestream CO₂)
Екран	5" цветен TFT, опционален touch screen
Резолюция	800 × 480
Максимум криви	13 (с 12-lead ECG функция)

Захранване и батерия

Захранващо напрежение	DC 11.1 V – 19.8 V (1.27 – 2.3 A)
AC адаптер	100 – 240 V, 40 VA → 15 V DC, 24 VA
DC адаптер	12.4 – 15.1 V или 24.8 – 30.3 V → 15 V
Тип батерия	Li-ion, презареждаема
Капацитет	2400 mAh
Работно време	5.5 часа
Бързо зареждане	2.5 ч за 100%; 2.3 ч за 90% (изключен)

Управление на данни

Тренд данни	3 ч @ 1 s; 150 ч @ 1 min
Алармени събития	До 200 сета
NIBP измервания	1200 сета
Аритмични събития	До 200 сета
12-lead анализ	До 50 сета
Криви съхранение	3/5-lead: 48 ч; 12-lead: 35 ч
Wi-Fi	IEEE 802.11 a/b/g/n, 2.4 GHz ISM
USB	1 (OTG, USB1.0/2.0)

ЕКГ

Отвеждания	3 / 5 / 6 / 12-lead; AHA, IEC
Чувствителност	×0.125 до ×4; авто-усилване
Сърдечна честота	15 – 300 bpm (възр.); 15 – 350 bpm (PED/NEO)
Анализ на аритмии	33+ типа
12-lead анализ	P-QRS-T axis, PR/QT/QTc/QRS

NIBP (EDAN модул)

Метод	Осцилометрия
Режими	Ръчен / Авто / Непрекъснат / Последователен
Обхват (възр.)	SYS 25 – 290; DIA 10 – 250; MAP 15 – 260 mmHg
Венепункция	20 – 120 mmHg (възр., default 60)
Точност	±5 mmHg (макс. средна грешка)
Алтернативно	SunTech модул (опционално)

SpO₂

EDAN модул	0 – 100%; ±2% (възр./дете); ±3% (неонат.)
Nellcor модул (опц.)	1 – 100%; ±2-3% в зависимост от сензор
PI индекс	0 – 10 (EDAN)
PR диапазон	25 – 300 bpm (EDAN); 20 – 300 bpm (Nellcor)

EtCO₂ — Respironics sidestream (EFM модул)

Метод	Infra-red Absorption
Пациенти	Възрастен, педиатричен, неонатален
EtCO₂ обхват	0 – 150 mmHg
FiCO₂	3 – 50 mmHg
AwRR	2 – 150 rpm
Sample flow rate	50 ml/min ±10 ml/min
Response time	< 3 секунди

Температура и IBP

TEMP канали	2; T1, T2, ΔT; YSI-10K, YSI-2.252K
TEMP обхват	0 – 50 °C (32 – 122 °F)
IBP канали	2; Art / PA / CVP / RAP / LAP / ICP / P1 / P2

Безопасност и условия

Стандарти	IEC 60601-1, IEC 60601-1-2, IEC 60601-2-49, ISO 80601-2-61 (SpO₂), ISO 80601-2-55 (CO₂)
Anti-electroshock	Class II; CF (ECG/RESP/TEMP/IBP/CO); BF (SpO₂/NIBP/CO₂)
Ingress Protection	IP44 (защита от пръски и обекти ≥ 1.0 mm)
Стандарт за линейки	EN 1789:2007+A1:2010 (road ambulances)
Радиоустойчивост	20 V/m
Работна температура	0 до 40 °C
Влажност	15 – 95% RH (некондензна)

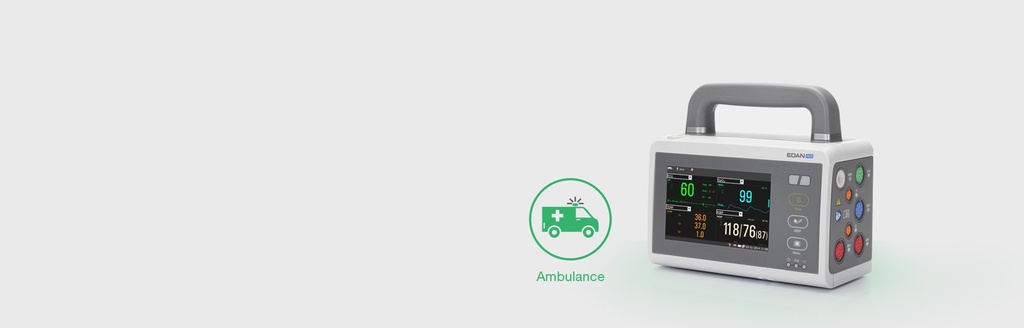

ТРАНСПОРТНО РЕШЕНИЕ

Непрекъснат мониторинг — от линейка до интензивно

iM20 свързва спешната грижа с критичните отделения. Безшевно прехвърляне между транспортен режим и стационарен monitoring като част от elite V серията — без прекъсване на жизнените показатели.

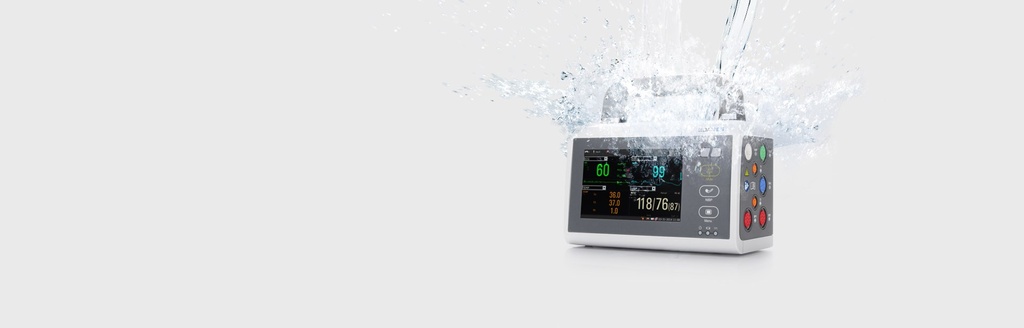

Готов за извънболнични условия

✓ EN 1789:2007 за пътни линейки
✓ IP44 защита от пръски + 1.2m drop test
✓ Радиоустойчивост 20 V/m
✓ 5.5 часа батерия за самостоятелна работа

EFM МОДУЛ

CO₂ мониторинг без прекъсване

Опционалният Extended Function Module (EFM) с Respironics Sidestream CO₂ продължава мониторинга по време на цялата транспортна верига — от спешен случай, през линейка, до операционна или интензивно отделение.

Sidestream капнография

✓ EtCO₂ обхват 0 – 150 mmHg
✓ Sample flow 50 ml/min ±10 — за педиатрични и неонатални
✓ Response time < 3 секунди
✓ EFM модул само 0.58 kg

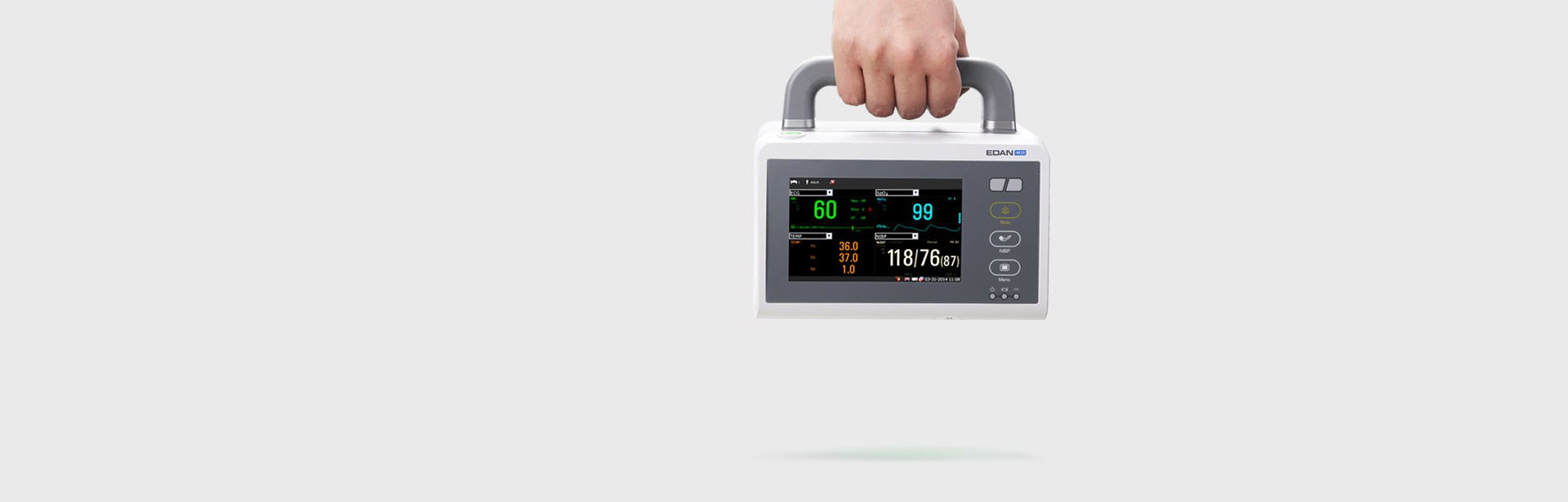

КОМПАКТЕН ДИЗАЙН

5" дисплей + интегрирана дръжка

Тегло само 1.5 kg с батерия. Интегрирана дръжка за лесно носене. 5" TFT touch screen с резолюция 800×480 показва до 13 криви едновременно (при 12-lead ЕКГ). Опционален сензорен интерфейс за бърза навигация.

Един жест — всичко на дисплея

✓ 5" TFT, 800×480 резолюция
✓ Опционален touch screen
✓ До 13 криви (с 12-lead ECG)
✓ Wi-Fi 802.11 a/b/g/n свързаност

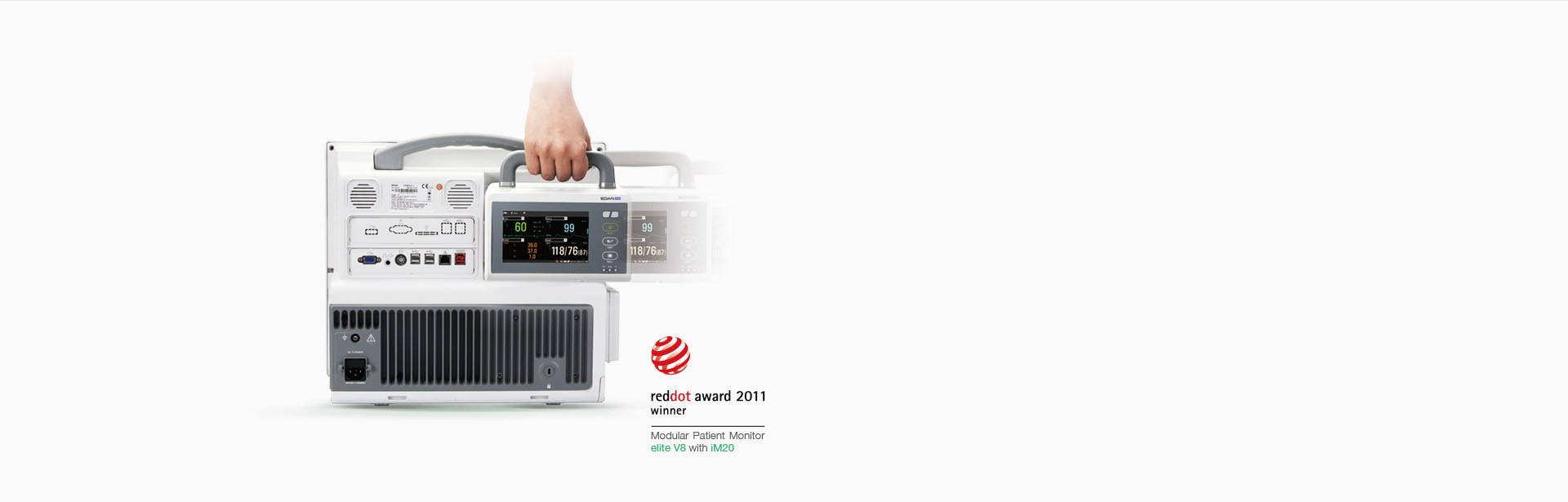

МОДУЛ НА ELITE V

2-в-1 функционалност

iM20 работи и като multi-parameter модул на EDAN elite V серията. Прехвърляйте пациента от линейка към стационарен elite V монитор без прекъсване на параметрите.

MFM-CMS

Централна станция

Wi-Fi свързаност към EDAN MFM-CMS централна мониторингова станция — позволява надзор от една локация на множество транспортни монитори.

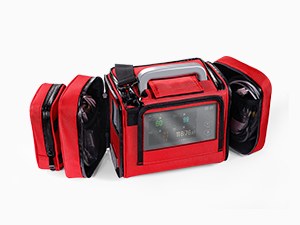

МОНТАЖНИ ОПЦИИ

Решение за всеки сценарий

Богат избор от аксесоари за монтаж — carry bag за пренасяне, carry belt за ръчно носене, pole mount за стойка, universal mounting plate за стационарна интеграция в линейка или транспортна носилка.

Пълен пакет аксесоари

✓ Carry bag — за пренасяне
✓ Carry belt — за ръчно носене
✓ Pole mount — за стойка
✓ Universal mounting plate — за линейка

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ

EDAN iM20 — отговори на въпросите ви

Какво е разликата между iM20 и elite V серията?

iM20 е транспортен монитор (1.5 kg, IP44, EN 1789), а elite V серията е стационарна. Същевременно iM20 работи и като multi-parameter модул на elite V — позволява безшевно прехвърляне на пациент от линейка към стационарен монитор.

Подходящ ли е за извънболничен транспорт?

Да — IP44 защита, 1.2 m drop resistance, EN 1789 съответствие за пътни линейки, 20 V/m радиоустойчивост. Работното време от 5.5 часа на батерия покрива дълги транспорти.

Какво е EFM модулът и нужен ли е?

EFM (Extended Function Module) добавя Sidestream CO₂ мониторинг (Respironics). Препоръчителен е при интубирани пациенти, при педиатричен/неонатален мониторинг и при високорискови трансфери. Тегло само 0.58 kg, sample flow 50 ml/min.

Какви параметри мониторира?

Стандартно: ЕКГ (3/5/6/12-lead), NIBP, SpO₂, температура (2 канала), IBP (2 канала), RESP. Опционално: EtCO₂ (EFM), C.O. (Thermodilution). Алтернативни модули: SunTech NIBP, Nellcor SpO₂.

Колко часа работи на батерия?

5.5 часа на 2400 mAh Li-ion батерия. Пълно зареждане за 2.5 часа (изключен), 90% за 2.3 часа. AC адаптер 100-240V; DC адаптер 12-30V (за линейка).
